INKREX Extensometer

Das INKREX-Messsystem basiert auf elektromagnetischer Induktion und ermöglicht in Kombination mit Messringen an der Außenseite eines Nutrohrs im Bohrloch die exakte Erfassung von Bewegungen entlang der Bohrlochachse (i.d.R. Setzungen/Hebungen). Die Messungen erfolgen berührungsfrei.

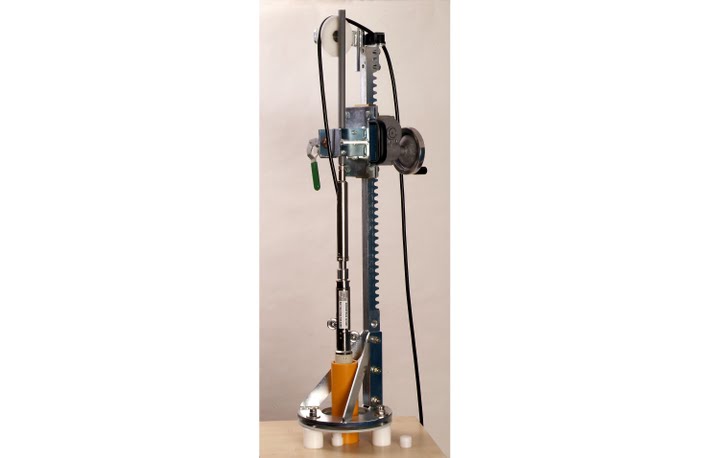

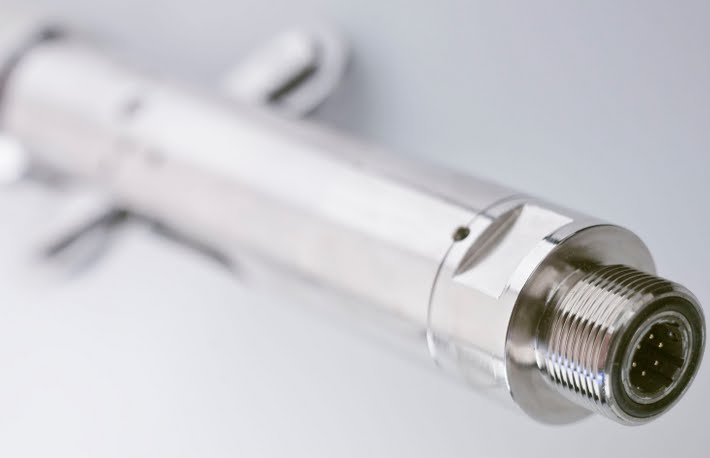

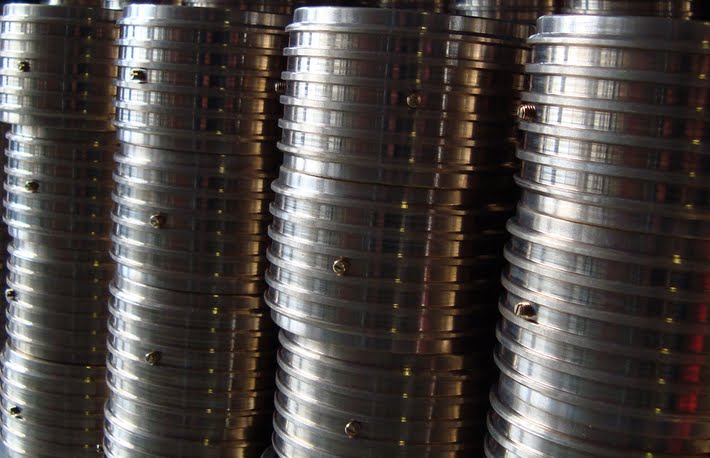

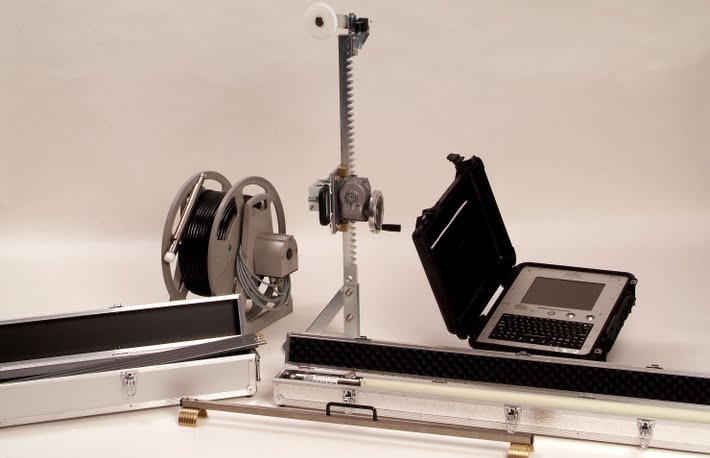

Das INKREX-Messsystem besteht aus einer Messsonde, welche über Kabel und Kabeltrommel mit einer Ausleseeinheit verbunden ist. Die Messsonde ist mit zwei hoch präzisen Magnetspulen ausgestattet, die genau 1m voneinander entfernt angebracht sind. Spezielle Messringe werden an der Außenseite von Nutrohren - ebenfalls in 1m Abstand - installiert. Der Ringraum zwischen Messrohr und Bohrlochwand wird mittels Injektion einer Suspension vollständig aufgefüllt, so dass Rohr und Messringe kraftschlüssig mit der Bohrlochwandung verbunden sind. Unter Verwendung eines Positioniergestänges wird die Sonde zur Messung vom Bohrlochfuß aus nach oben bewegt. Dabei wir die Sonde für jeden Messvorgang jeweils exakt zwischen 2 Messringen positioniert.

Bei der Messung erzeugt die Induktion zwischen den Spulen und Messringen ein elektrisches Signal, welches proportional zur Entfernung zwischen den beiden Ringen ist. Anhand einer Nullmessung werden die jeweiligen Entfernungen der Messringe nach der Installation ermittelt. Durch den Vergleich von Folgemessungen mit der Nullmessung können Setzungen/Hebungen ermittelt werden. Extension (und auch Kompression) entlang der Bohrlochachsen wird häufig unter Verwendung von fest installierten Mehrfach- Extensometern ermittelt. Das INKREX System bietet hierzu eine reizvolle Alternative. Die klaren Vorteile sind dabei die hohe Genauigkeit und Auflösung der Messungen, die Möglichkeit von kombinierten Messungen sowie die niedrigen Betriebskosten.

Das am häufigsten in Verbindung mit dem INKREX System genutzte Nutrohr ist das Interfels Inklinometerrohr mit Schnellverschluss. Durch die Verwendung von einem Nutrohr kann das Bohrloch auch zur Messung lateraler Verschiebungen mittels gängiger Inklinometermesssysteme genutzt werden. Das INKREX System kann in beliebig geneigten, vertikalen oder horizontalen sowie in wassergefüllten Bohrlöchern eingesetzt werden.

Typische Einsatzgebiete:

Messung von vertikalen und lateralen Verformungen in der Umgebung unterirdischer Hohlräume und Baugruben
Setzungen in verschiedenen Bodenschichten insbesondere beim oberflächennahen Tunnelbau
Setzungen während der Bauphase von Staudämmen
Setzungen aufgrund oberflächennaher Erosion (z.B. in Karstgebieten)
Stabilität von Kavernen im Bergbau

Produktmerkmale

Hohe Genauigkeit und Auflösung
Kann in vertikalen, horizontalen und geneigten Bohrlöchern eingesetzt werden
Zur Verwendung mit 70mm (AD) Inklinometernutrohr
Spezifische Software zur Darstellung von Setzungs- und/oder Hebungsprofilen entlang der Bohrlochachse
Bei Durchführung von Inklinometermessungen im gleichen Bohrloch, ist die Erstellung von dreidimensionalen Deformationsprofilen möglich
Messbereich: ± 20mm (je Messpunkt)
Sensorauflösung: ± 0,001mm (je Messpunkt)
Systemgenauigkeit: ± 0,02mm (je Messpunkt)
Wasserdicht bis 15bar
