Ein Thompson Wehr ist ein Messinstrument zur Erfassung der Wasserdurchflussmengen in einem Gerinne.
Für jede spezifische Wehrgröße und -form ist der Abfluss eine Funktion der Aufstauhöhe des Wassers hinter dem Wehr. Mittels empirisch ermittelter Faktoren lässt sich aus der Aufstauhöhe die Abflussmenge ermitteln. Die Ablesung der Stau-/ Überfallhöhe kann manuell, automatisch (mit und ohne Fernübertragung) erfolgen

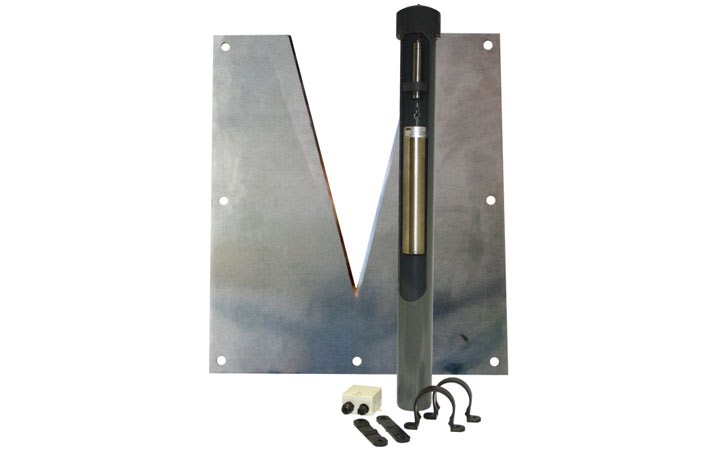

Ein Thompson Wehr besteht aus einer Edelstahlplatte mit einem dreieckigen Einschnitt - dessen Maße an den erwarteten Abflussmengen orientiert werden - sowie einem Instrument zur Bestimmung der Wasseraufstauhöhe hinter dem Wehr. Die Wehrplatte befindet sich am Ende eines Anströmungsgerinnes oder Tosbeckens, durch die der zu messende Abflussstrom kanalisiert wird.
Der Messpunkt der Stau-/ Überfallhöhe des Wassers befindet sich im Anstrombereich des Wehres (also im Gerinne oder Tosbecken), in einem von der Wehrgeometrie abhängigen Abstand. Die Stauhöhe wird entweder manuell an einer an die Beckenwand montierten Edelstahlmessskala abgelesen oder automatisch durch einen Sensor ermittelt werden.
Automatische Messungen werden generell gegenüber manuellen Ablesungen bevorzugt, da ein Online Monitoring - gegebenenfalls auch mit Alarmfunktion - die kontinuierliche Überwachung der Abflussmengen deutlich erleichtert.
Niveaufühler mit Schwingsaitensensor
Zur Messung des hinter dem Wehr angestauten Wasserspiegels kann ein Niveaufühler mit Schwingsaitensensor (Kraftaufnehmer) verwendet werden. Ein an den Schwingsaitenkraftaufnehmer angehängtes zylindrisches Gewicht (Schwimmer) befindet sich teilweise im Wasser. Ändert sich der Wasserstand, steigt der Schwimmer entweder mit auf oder sinkt mit ab. Dies führt jeweils zu einer Änderung der Resonanzfrequenz der Schwingsaite im Kraftaufnehmer, welche gemessen werden kann. Aus den Frequenzwerten können die jeweiligen Wasserstände errechnet werden. Der Schwingsaitensensor ist mit einem Thermistor ausgestattet, um Temperatureinflüsse auf das Messsignal kompensieren zu können.
Ultraschall Distanzsensor
Ultraschallsensoren ermitteln Distanzen aus den Laufzeiten von ihnen abgebener und an einem Objekt reflektierter Impulse. (Ultraschalldistanzsensoren arbeiten nach dem Prinzip der Laufzeitmessung des Schalls.)
Ultraschallsensoren sollten so installiert werden, dass keine Hindernisse im Schallkegel zwischen Sensor und Wasseroberfläche liegen. Jedes unerwünschte Objekt im Schallkegel wird dazu führen, dass das Signal an diesem reflektiert wird, und Änderungen des Wasserspiegels nicht mehr angezeigt werden können.
In der Regel sind Ultraschallsensoren mit einem eingebauten Temperatursensor ausgestattet, um temperaturbedingte Änderungen der Schallgeschwindigkeit in der Luft kompensieren zu können.
