Überblick

Das Inklinometernutrohr mit Schnellkupplung und Rammspitze wurde entwickelt, um die Installation in mittels Rammkernsondierung vorgeformten Kleinbohrlöchern oder – wo es die Bodenbeschaffenheit erlaubt – durch direktes Einrammen in den Untergrund zu ermöglichen. Bei diesen Verfahren werden keine Großbohrgeräte vor Ort benötigt. Dies spart Zeit und Geld und beschleunigt den Installationsprozess.

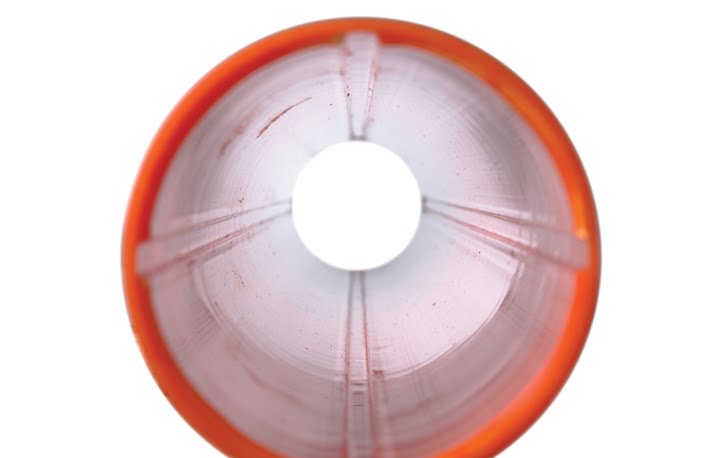

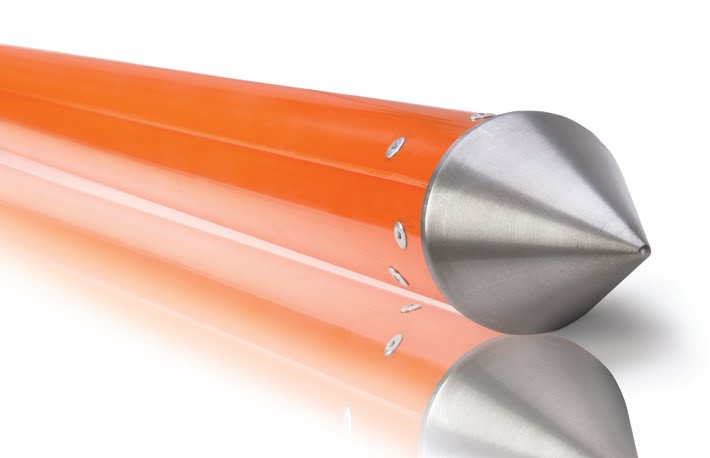

Wesentlicher Bestandteil des Systems ist ein 2m Nutrohrsegment mit Schnellkupplung an dessen einem Ende eine Stahlrammspitze angebracht ist. Die Stahlrammspitze wird entweder mittels Bohrhammer und Gestänge in eine vorgebohrte Rammkernsondierung eingebracht oder – bei weichen Böden – mittels Rammgerät und Gestänge direkt in den Boden eingedrückt. Es ist stets darauf zu achten, dass das Sondier/-Rammgestänge durch das Nutrohr bis in die Stahlrammspitze geführt wird und nicht am oberen Rand des Rohres eingedrückt wird (Beschädigung des Nutrohrs). Das Nutrohr wird so weit eingedrückt bis es geländegleich abschließt. Durch einfaches Aufstecken von Aufsatzrohren kann die Installation bis zum Erreichen der gewünschten Endtiefe verlängert werden. Das Inklinometernutrohr mit Schnellkupplung und Rammspitze ist auf die Verwendung bei geringen Einbautiefen beschränkt.

Typische Einsatzgebiete:
