Produkte > Produkt Kategorien > Inklination/Neigung > Digitales horizontales Inklinometer Messsystem
Das Digitale Bluetooth Horizontalinklinometer-Messsystem liefert hoch auflösende und genaue Bewegungsprofile von Setzungen und Hebungen im Untergrund von geo- und bautechnischen Vorhaben.

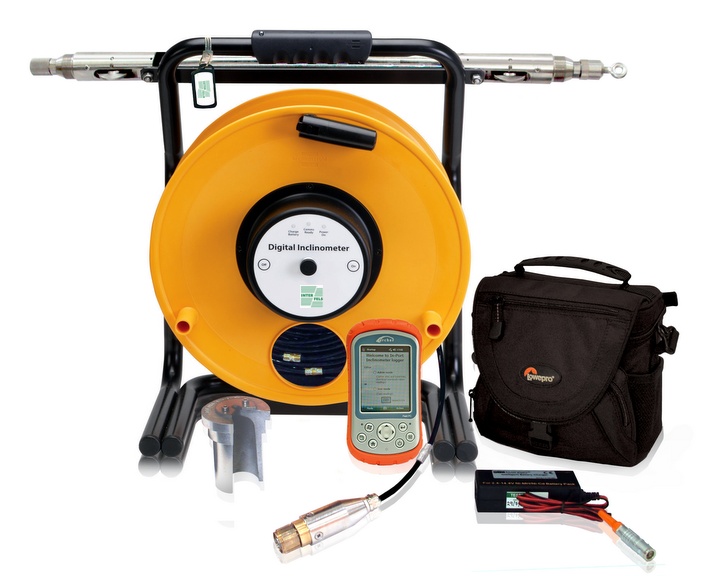

Das Digitale Horizontalinklinometer- Messsystem besteht aus einer Messsonde, Kabeltrommel, Messkabel und PDA. Die Messsonde ist mit Führungsrädern ausgestattet und enthält einen MEMS Accelerometer (Beschleunigungsaufnehmer in mikro- mechano- elektrischen Systemen), der die Neigung in der relevanten Messrichtung erfasst. Die Sonde ist fest über ein Messkabel, welches mit regelmäßigen Markierungen versehen ist, an eine Kabeltrommel angeschlossen. Mittels PDA oder tragbarem Fernauslöser wird der Messvorgang ausgelöst.
Die Messwerte werden von der Sonde via Bluetooth drahtlos an den PDA übertragen und hier gespeichert. Die Sonde wird für die Messung im Bohrloch in ein speziell installiertes Inklinometerrohr mit Führungsnuten gefahren. Die teilgefederten Führungsräder der Sonde gewährleisten in Verbindung mit den Rohrnuten ein stets gleichmäßiges Laufen der Sonde im Bohrloch. Bei der Messung wird die Inklinometersonde mittels Zugseil oder Schubgestänge durch das Nutrohr gefahren, wobei die Sonde alle 0,5m angehalten wird, um ihre Neigung in der jeweiligen Messposition zu bestimmen. Dabei wird die Neigung senkrecht zu der durch die Führungsräder definierten Ebene ermittelt. Die Neigungsmessungen werden unter Berücksichtigung der Messbasis L (= Abstand der Sondenlaufräder) in Vertikalauslenkung umgerechnet.
Die Messsonde ermöglicht somit die Aufnahme eines Vertikalauslenkungsprofils zwischen Sensormessachse und der wahren Horizontalen. Die zu erfassenden Verschiebungen ergeben sich durch Differenzbildung dieser Auslenkungen zwischen der Null- und den Folgemessungen. Die Daten der Inklinometermesssonde können mit einer speziellen Software (“In-Site”) bearbeitet werden. Diese stellt die sukzessiv durchgeführten Messkampagnen in verschiedenen Graphen/Profilen dar. Derartige Profile eignen sich in besonderer Weise zur Ermittlung von Größe, Teufe, Richtung und Geschwindigkeit von Bodenbewegungen.
