Stationäres Ketteninklinometermesssystem

Das stationäre Ketteninklinometermesssystem wurde bevorzugt zum Einsatz in vertikalen Bohrlöchern entwickelt, kann aber auch in horizontalen Installationen verwendet werden. Es dient der Überwachung und Darstellung von horizontalen und vertikalen Deformationen in Böden, Fels oder an Bauwerken und empfiehlt sich besonders, wenn permanente, automatische Messungen erforderlich sind.

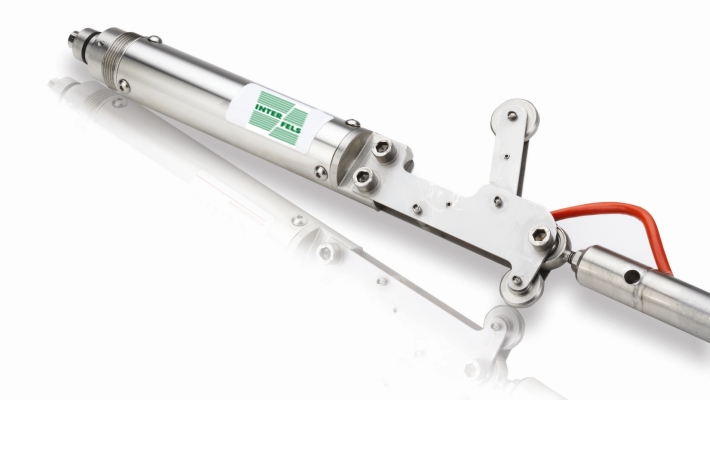

Das stationäre Ketteninklinometersystem setzt sich zusammen aus Einzelneigungsmessgliedern, die in ein Inklinometernutrohr eingebaut werden. Das einzelne Messglied beinhaltet ein bzw. zwei MEMS Accelerometer, welche in einem robusten, wasserdichten Gehäuse installiert sind. Die MEMS Sensorik hat keine beweglichen Teile und ist daher weitgehend schockbeständig. Eine Temperaturkompensierung wird beim Messvorgang automatisch vorgenommen. Vertikale Messketten können in uniaxialen oder biaxialen Versionen verwendet werden; horizontale Messketten sind nur uniaxial verfügbar.

Das Gehäuse mit dem Sensor ist Teil eines Messarmes mit definierter Basislänge. Die Messkette wird so eingebaut, dass sie die Zone der zu erwartenden Bewegungen im Untergrund durchteuft. Bewegungen werden durch das Messrohr abgebildet und gleichzeitig ändert sich die Neigung der Sensoren. Jeder Neigungsgeber misst die Inklination in seiner jeweiligen Einbautiefe. Da sich der Neigungsmesswert auf die Basislänge des Messarms bezieht kann man die Änderung nach der Beziehung L x Sinus θ in Versatz (mm) umrechnen, wobei L die Basislänge des Messarms und θ der Neigungswinkel ist. In der Regel sind die Sensoren an ein Datenerfassungssystem angeschlossen. Neben der ständigen Messwertüberwachung können hier Alarmfunktionen genutzt werden, die ausgelöst werden, wenn Grenzwertüberschreitungen eintreten.

Typische Einsatzgebiete:

Überprüfung der Standsicherheit natürlicher und anthropogener Böschungen, speziell in erdrutschgefährdeten Gebieten
Überwachung der Verformungen in Schlitz-, Spund- und rückverankerten Wänden in Baugruben
Beobachtung seitlich belasteter Pfähle
Überwachung von Bewegungen des Untergrundes im oberflächennahen innerstädtischen Tunnelbau
Überwachung seitlicher Verschiebungen an Dämmen, Anschüttungen und Deponien

Produktmerkmale

Kostengünstige, hoch entwickelte und robuste Sensortechnologie mit geringem Stromverbrauch
Verwendete Sensoren garantieren hohe Wiederholbarkeit und Genauigkeit der Messungen
Kann in vertikalen und horizontalen Bohrlöchern eingesetzt werden
Sensorketten können ein komplettes Profil von vertikalen und horizontalen Verschiebungen wiedergeben
Uniaxiale und Biaxiale Ausführungen erhältlich
Zur Verwendung mit 70mm Inklinometernutrohr
Automatische Temperaturkompensation
Messbereich: ±5° / ±10° / ±15°
Wasserdicht bis 200 bar (2000kPa)
